BAÑOS SECOS

Un baño seco es un baño que no se utiliza agua para la evacuación de orina y excrementos. son muy eficaces biológicamente, ya que aprovechan los residuos humanos y favorecen la economía doméstica, ahorrando dinero y energía.

Los baños secos son sistemas que tratan el detritus humano cuando fermentan y los deshidratan para producir un producto final utilizable y valioso para el suelo. No causa daños al medio ambiente. No utilizan agua y tampoco se conectan a la red de aguas residuales, no contamina el subsuelo.

La materia fecal queda separada de las aguas grises, orina y suelo, permitiendo así su descomposición en una de las cámaras aisladas del ambiente. Cuando la cámara en uso se llena a 2/3 partes de su capacidad, se cambia la taza a la otra cámara, se sella hermética-mente y se deja reposar de 12 a 16 meses, para obtener abono orgánico. En la cámara hermética de compostaje, el volumen de las excreciones humanas se reduce un 95% en una masa inodora y sin elementos patógenos.

El excremento compostado es una sustancia valiosa para el suelo. La excreta del baño seco puede estar parcialmente compostada, seca o hasta congelada; pero para que esta sea útil tiene que estar compostada.

Si la excreta no se ha mezclado con la sustancia seca durante el uso, tendrá que hacerse posteriormente para que pueda ser compostada. Al formarse el compost aeróbicamente no se forma Metano con lo que contribuimos a evitar la formación de uno de los gases que contribuye a aumentar la temperatura de la Tierra por el efecto invernadero. También contribuimos a reciclar al suelo la energía del Sol convertida en materia orgánica

Algo queda deshidratado si se elimina toda el agua que contenga. En un sanitario seco se deshidrata el contenido que cae en la cámara de tratamiento; esto se logra con calor, ventilación y el agregado de material secante. Hay que reducir la humedad del contenido a menos de 25% tan pronto como sea posible, ya que con este nivel se acelera la eliminación de patógenos

Botar a la cámara a través de la taza, regularmente todos los días, el "aditivo seco": pasto seco, paja, hojas secas, viruta o similar, en cantidad equivalente aprox. al volumen de excretas que se van depositando en la cámara.

Almacenamiento de la orina en tanques reciclados del aceite

La orina que es separada no debe tener contacto con el excremento. Unos modelos separan la orina desde el inodoro, almacenándola en un recipiente y evitando de este modo su contacto con el excremento.

En la orina hay muchas más las sustancias nutritivas que en el excremento. Además posee oligoelementos equilibrados. La orina es casi una sustancia nutritiva perfecta, utilizable directamente por las plantas.

La orina es casi estéril. Por eso es posible utilizarla sin ningún el tratamiento especial.

Hay muchas maneras de trabajar la orina.

- recogerla en un cubo separado y utilizarla como un fertilizante o aditivo para el compost del jardín

- impregnar a la turba o a otra sustancia seca y utilizarlo como abono.

Si se necesita almacenar orina es posible a calcular el tamaño del recipiente sabiendo que un adulto produce desde un litro hasta un litro y medio por día.

Lo principal es que su tratamiento sea lo más fácil posible y que se evite trasladar la orina de un recipiente a un otro. El almacén tiene que estar a la sombra.

La orina se utiliza como abono debido a su cantidad de nitrógeno. Para los jardines de las casas es aplicable la regla fundamental de 1 – 5 litros de orina no diluida.1 m² durante el período del crecimiento. Para una fertilización extra, la mayoría de plantas necesitan un mínimo de 4 veces la cantidad de urea. Al igual que con el abono normal, se dejara unos 15 – 20 metros de zona de protección alrededor de los pozos y los sistemas de los aguas.

LOMBRICES

Lombrices rojas californianas humus más eficiente y que se puede usar tanto para el consumo animal como vegetal y aumenta la fertilidad de los cultivos mejorando la producción.

Humedad	30-60%
Ph	6.8-7.2
Nitrógeno	1-2.6%
Fósforo	2-8%
Potasio	1-2.5%
Calcio	2-8%
Magnesio	1-2.5%
Materia orgánica	30-70%
Carbono orgánico	14-30%
Ácidos fúlvicos	14-30%
Ácidos húmicos	2.8-5.8%
Sodio	0.02%
Cobre	0.05%
Hierro	0.02%
Manganeso	0.006%
Relación C/N	10-11%

CULTIVO	VERMICOMPOST	QUÍMICOS
Zanahoria	520	20
Berenjena	600	200
Tomate	820	400
Patata	350	100
Trigo	116	40
Maíz	210	70
Soja	52	28

El objetivo del proyecto es generar un nuevo espacio para la comunidad kogui, la cual nos va a ayudar a crear la integración de la comunidad y la relación entre los koguis y la cultura de occidente, la cual puede aportar un nuevo espacio de conocimientos entre estas dos culturas. Para llevar a cabo este objetivo el diseño de la escuela va a contar con espacios que puedan suplir las necesidades de los koguis y de la población de palomino.

Para integrar a la comunidad pensamos en un espacio con talleres de pintura, arte, carpintería y telares, la escuela va a contar con baños secos (S.E.S), centro de documentación, administración, cocina – comedor, salón múltiple, bodega – almacén, respetando la arquitectura, la implantación, la tradición y cultura del lugar.

MEMORIA PROYECTO

PANELES MODULARES

Medidas: 1.50m x 1.00m

Posibilidad de formas infinitas

 - Madera Gusanero

 - Hoja de Palma

 - Caña Brava

CONCEPTO - FORMA MODULAR DE BAÑOS EN PALOMINO

hoja de la planta del maiz

Abstraccion de la Forma

Diferentes formas posibles con los paneles modulares

Bocetos iniciales de la forma

Geometria de la forma

Distribucion de los baños

Volumetria de la Forma

AMARRES Y DETALLES CONSTRUCTIVOS PARA LA IMPLANTACIÓN DEL PROYECTO

Hacer algún tipo de amarres o anclajes para la estructura que se fuera a montar en palomino, lo que nosotros hicimos fue mirar con que tipos de materiales renovadles y reciclables podíamos generar un anclaje que fuera lo suficientemente resistente y fácil de armar así que lo que hicimos fue:

Conseguir botellas "no importa de que solo que fueran del mismo tamaño" después construir un marco de madera que amarrara las botellas para finalmente poner una malla que terminara de encajara todas las botellas para generar un "panal" de botellas que se adaptara a cualquier estructura.

Al hacer la prueba con el elemento ya terminado nos dimos cuenta que era sumamente resistente y fácil de instalar, solo con un marco de 40 x 40 cm se podía resistir el peso de una persona adulta. Así que por deducción sabíamos que un marco de estos de 1 m x 1 m nos podía aguantar hasta 300 Kg.

La mejor parte de esta construcción fue que pudimos hacerla sin comprar ningún material todo fue reciclado y reutilizado de la mejor manera posible.

Detalle del baño con un sistema de cierre con persiana para optimizar los espacios y buscar mayor facilidad en la construcción.


ESPACIO MULTIPLE

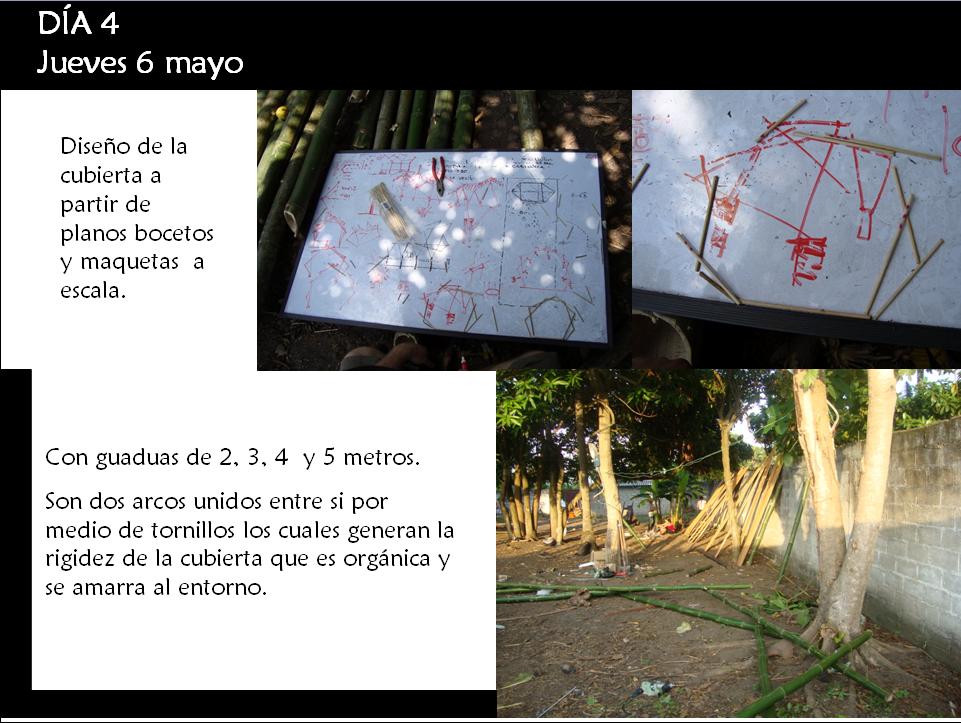

PROCESO DE CONSTRUCCION
